Démontage d'une Gamecube
Pour pose de puce, tuning ou autre...
Comment démonter une gamecube sans la casser

Les quates vis se trouvant sous la Gamecube sont d'un format particulier
(le même que pour N64, SNES, PCE ou TG16 system).
Deux possibilitées : utiliser le tournevis spécial appelé gamebit
ou la technique "barbarre" dite du "stylo bic" (cliquez ici pour en savoir plus)

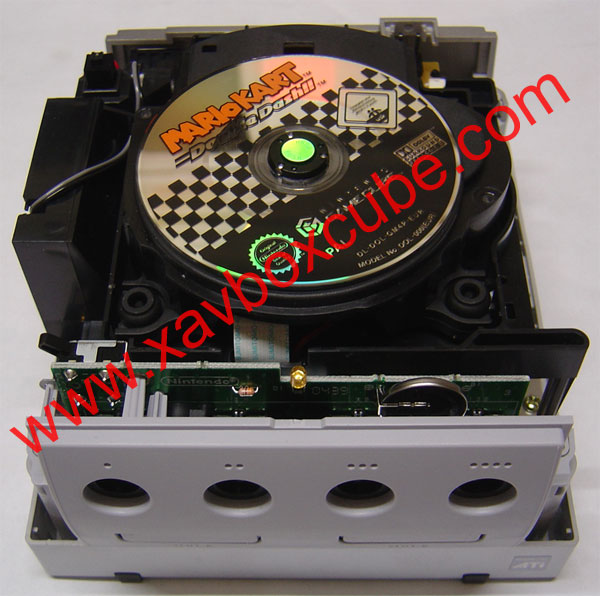

On soulève la partie supérieure |
|
|
|
|
|
|

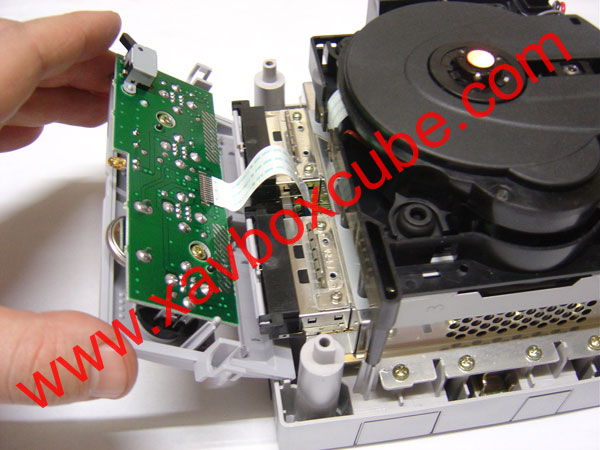

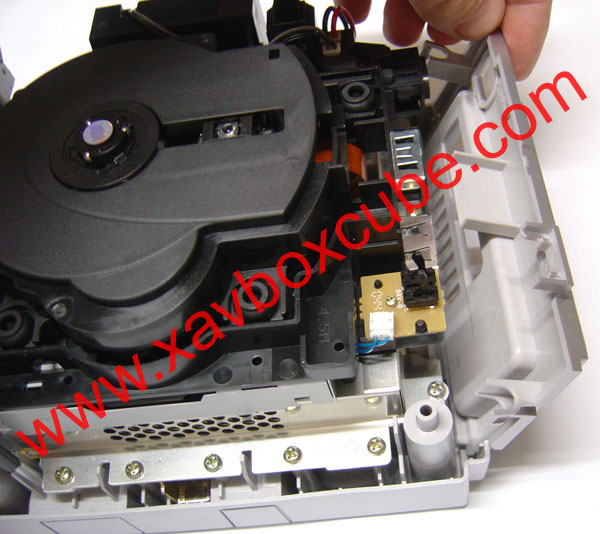

On retire les côtés (on peut s'aider avec un tournevis ou avec le doigt, mais sans trop forcer) |
|
|
|
|
|
|

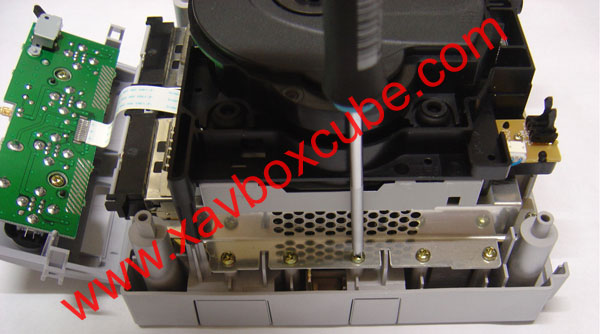

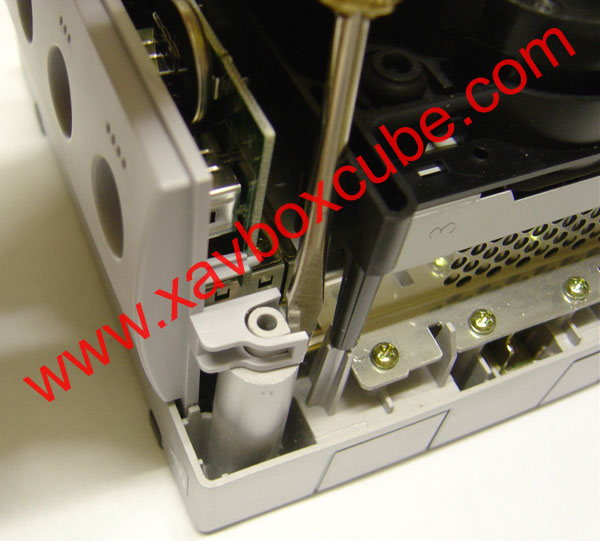

on retire les 5 premières vis |

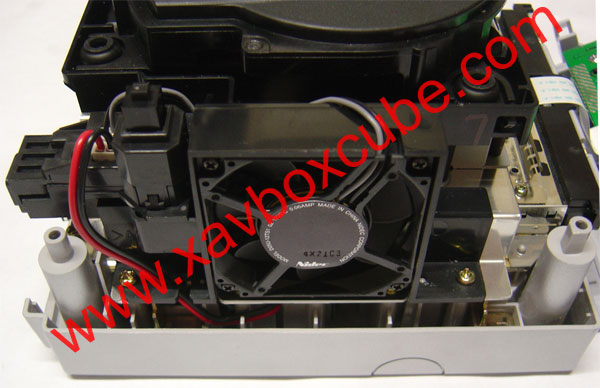

les 2 autour du ventilo |

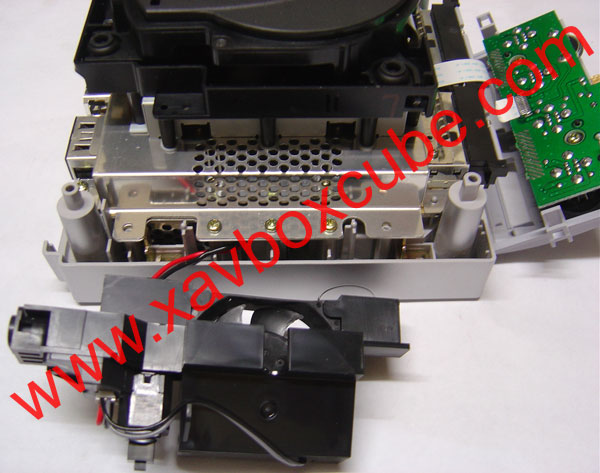

puis 3 vis sous le ventilo |
|
|
|
|
|
|

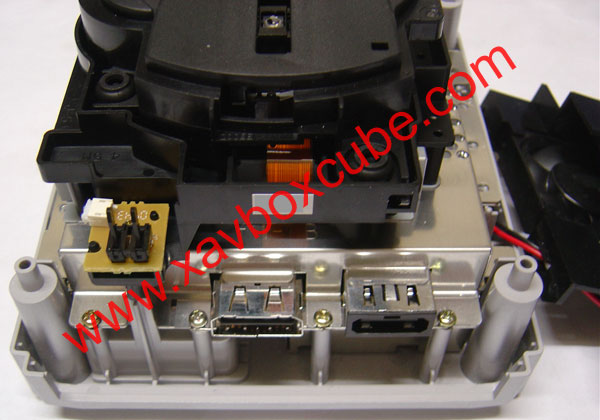

4 vis sur la face arrière |
4 vis plus petite sur la face avant |

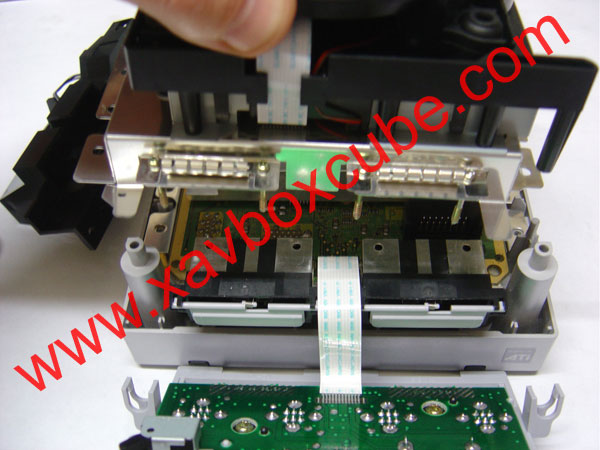

on peut soulever le bloc avec
le bloc optique (délicatement) |
|
|
|
|
|
|

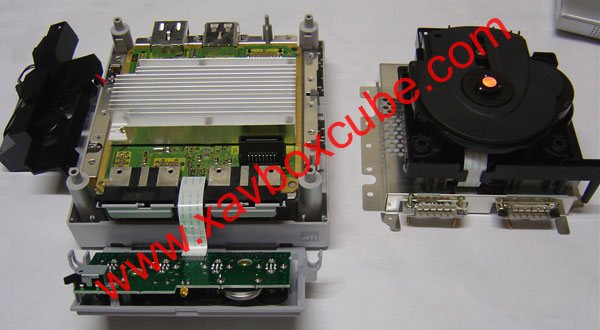

nous avons ainsi les 2 parties |

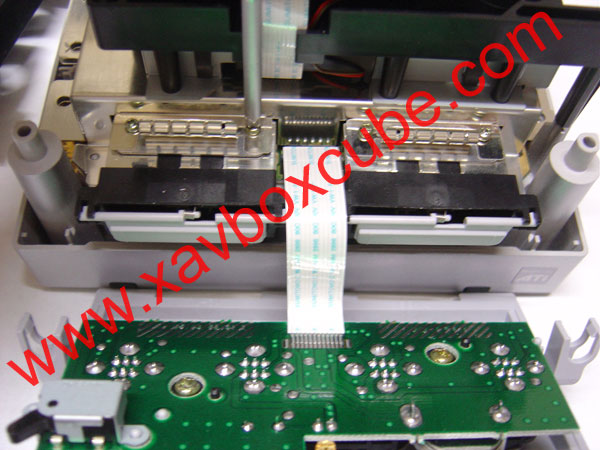

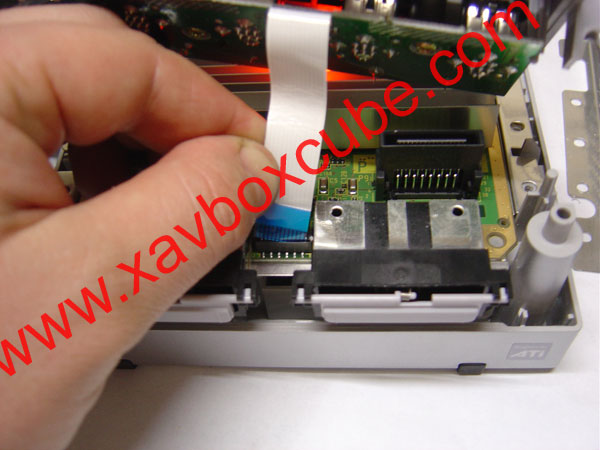

on retire la nappe avec une
grande prudence (fragile)
|

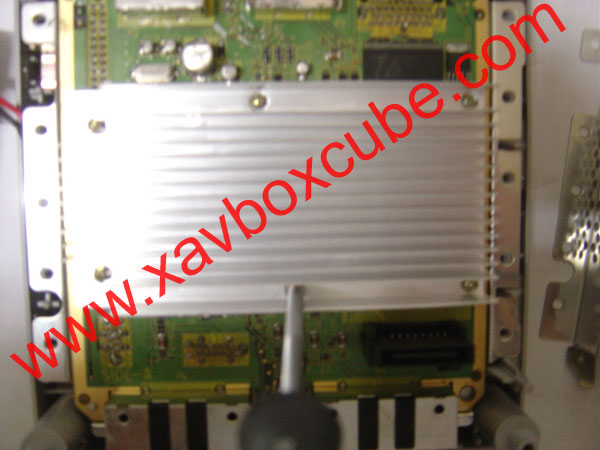

les 6 vis du refroidisseur |
|
|
|

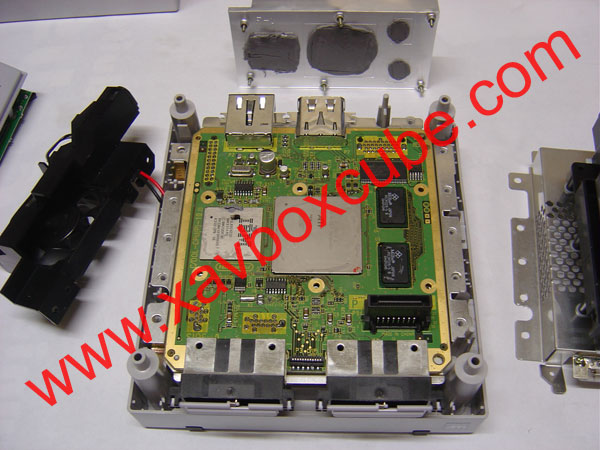

Et voilà, la Gamecube est démontée
(sous le refroidisseur, il y a de la pate thermique, lors du remontage,
il faudra prendre soin de le remettre dans le même sens)

|
