Plan de montage, installation

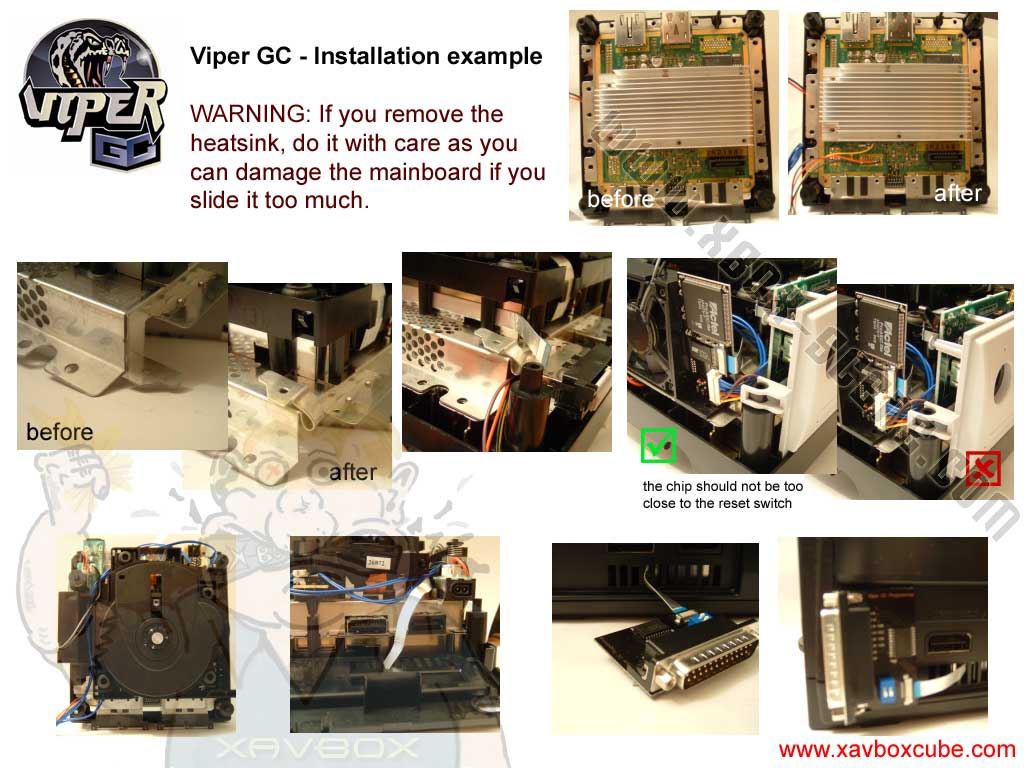

Viper GC :

• plan de montage officiel :
  page 1 (105 Ko) - page 2 (182 Ko) - page 3 (270 Ko)

• plan de montage Xavbox :
  JPG 378 Ko / PDF 305 Ko

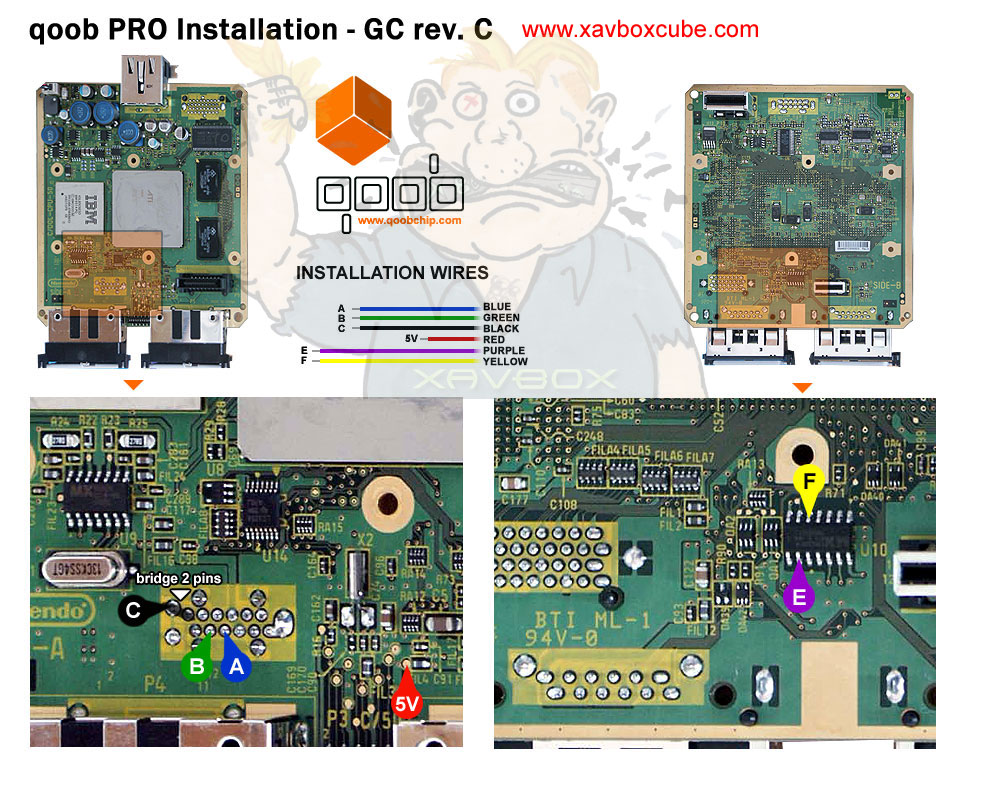

Qoob Pro :

• plan de montage officiel :
  page 1 (134 Ko) - page 2 (235 Ko)

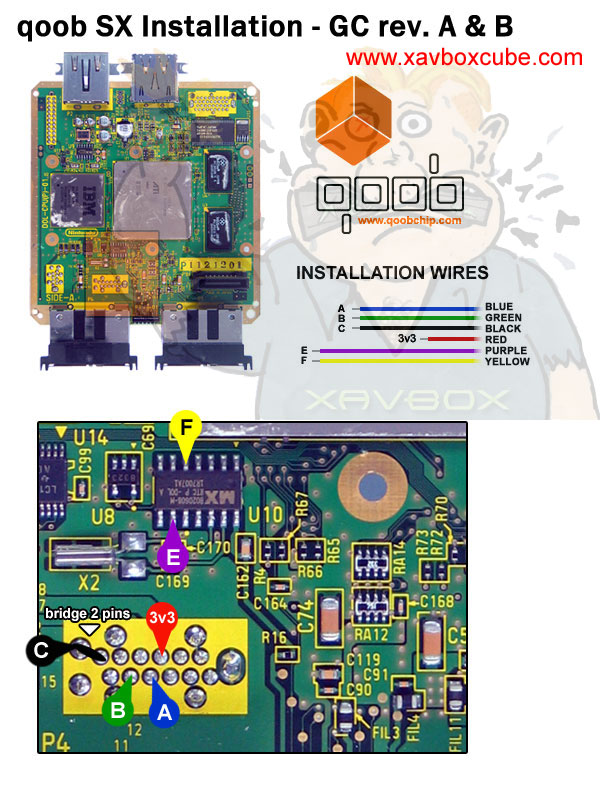

Qoob SX :

• plan de montage officiel :
  page 1 (134 Ko) - page 2 (235 Ko)


Ninjamod :

• plan de montage officiel :
  page 1 (115 Ko) - page 2 (160 Ko)
  page 3 (241 Ko) - page 4 (97 Ko)


Ripper GC

• plan de montage officiel :
  page 1 (616 Ko)


Ripper3 GC :

• plan de montage officiel :
  page 1 (517 Ko)

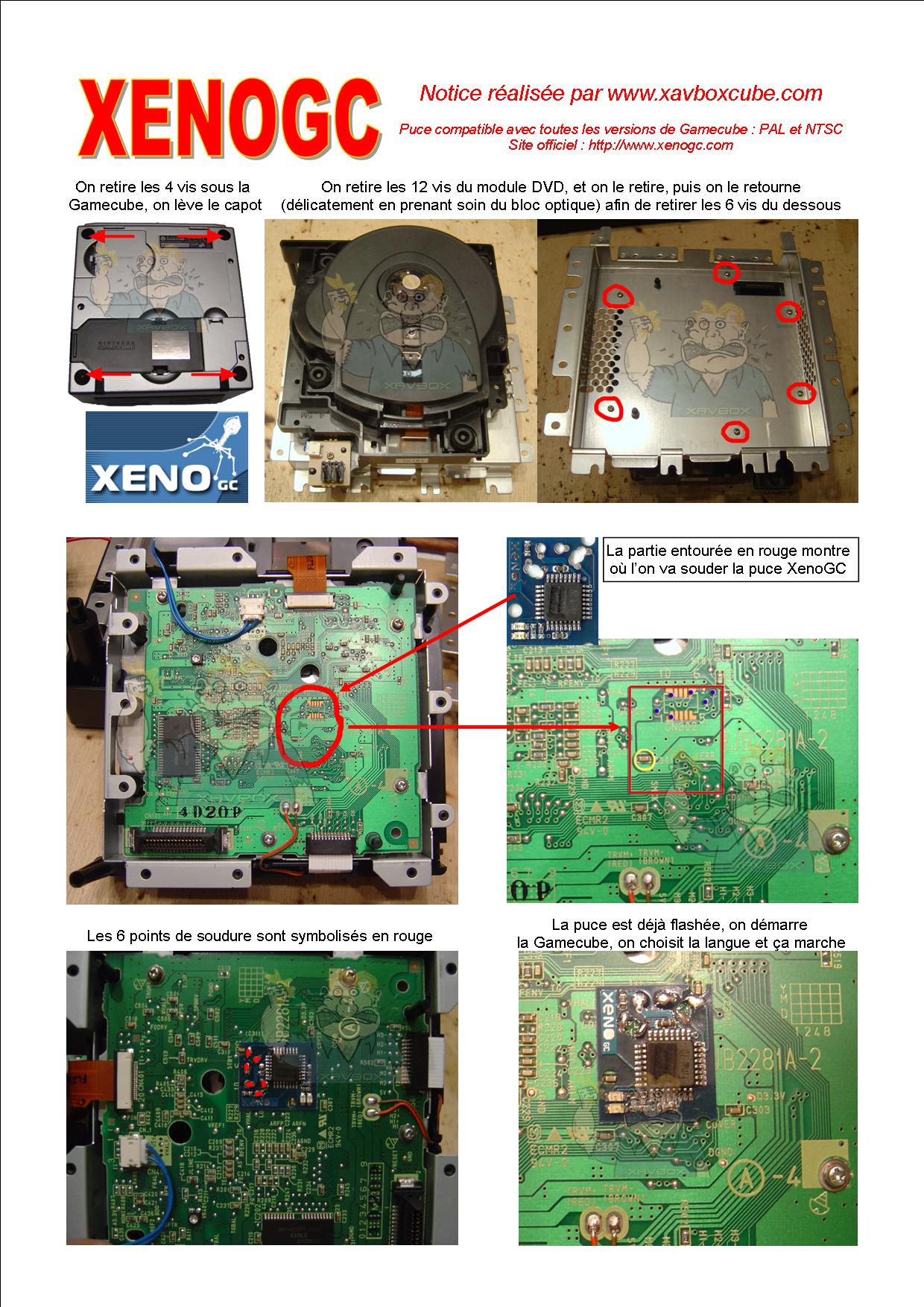

XenoGC :

• plan de montage officiel :
  page 1 (77 Ko)

• plan de montage Xavbox :
  JPG 368 Ko | PDF 278 Ko

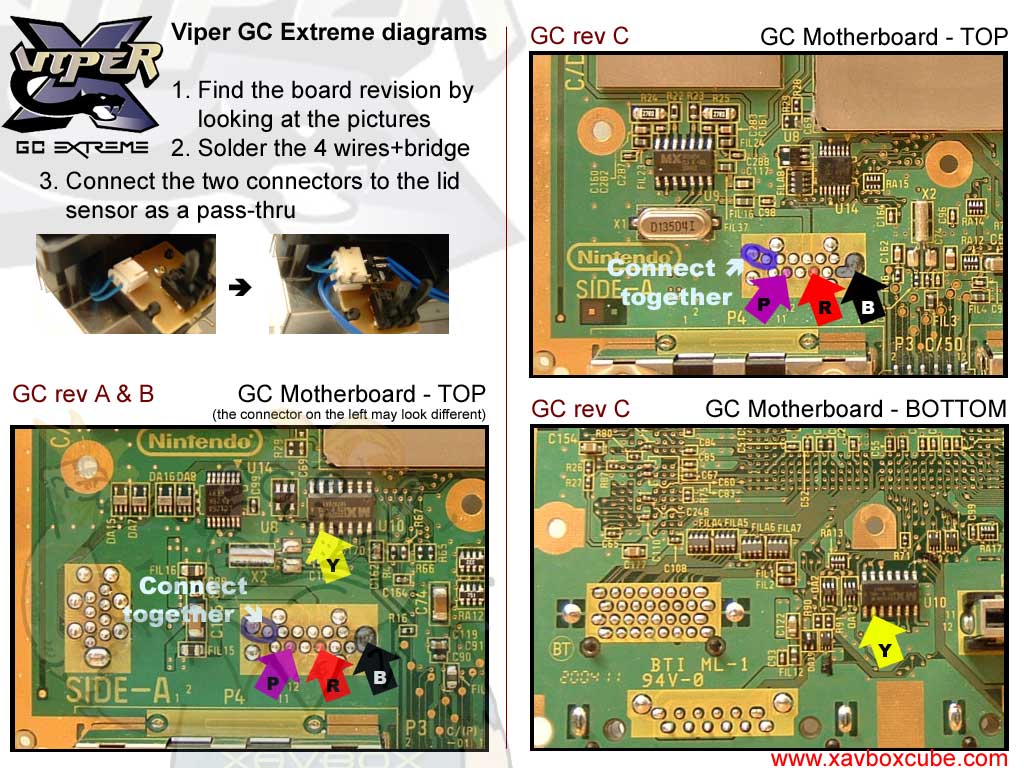

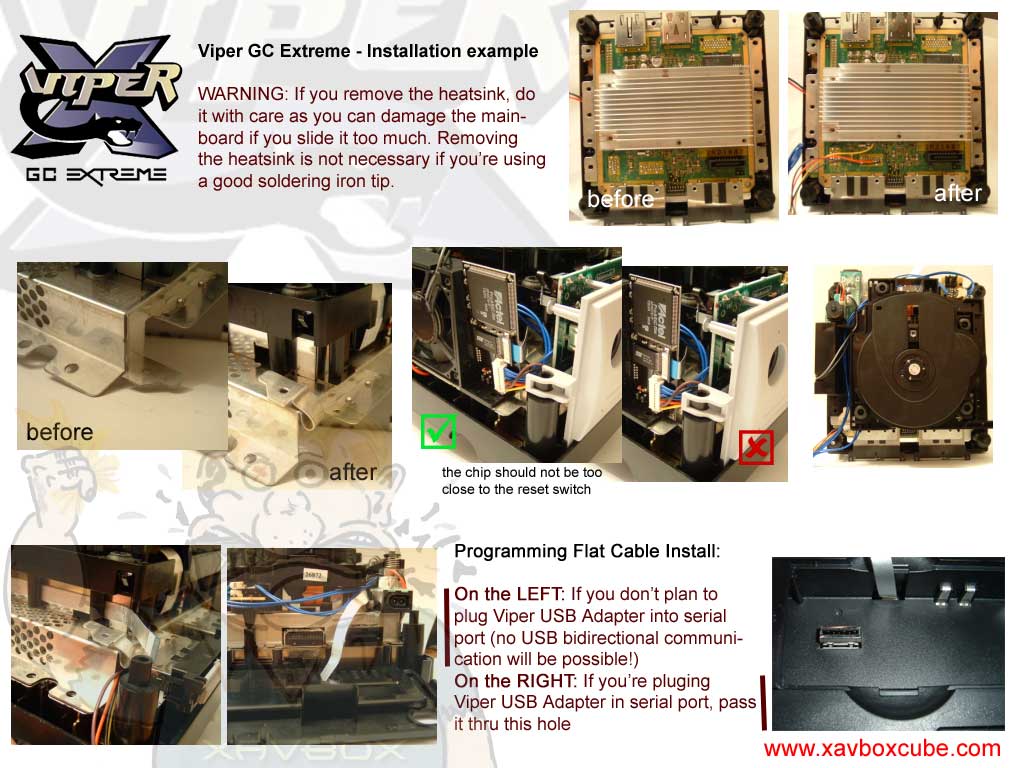

Viper GC Extrem :

• plan de montage officiel :
  page 1 (148 Ko) - page 2 (117 Ko) - page 3 (182 Ko)

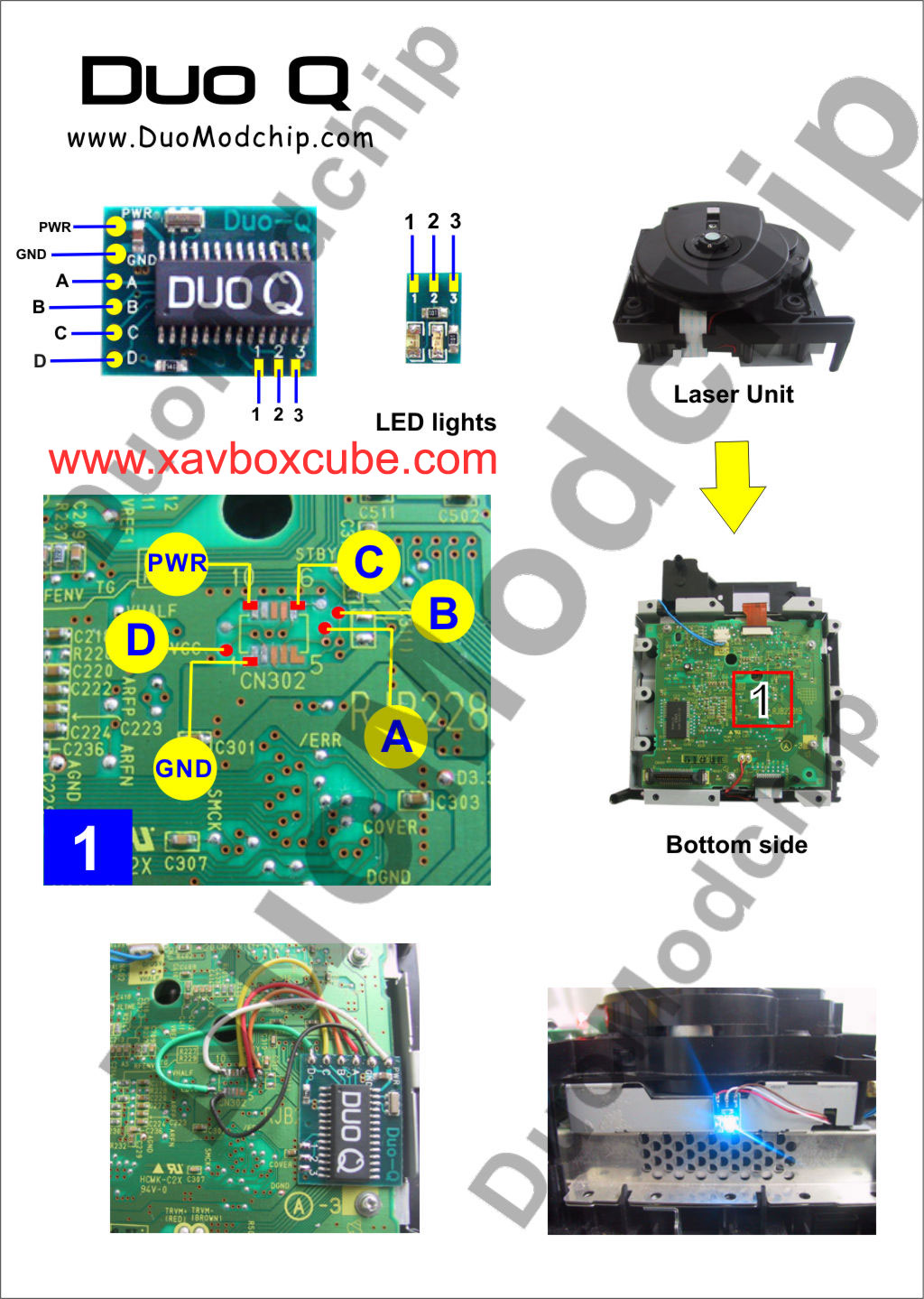

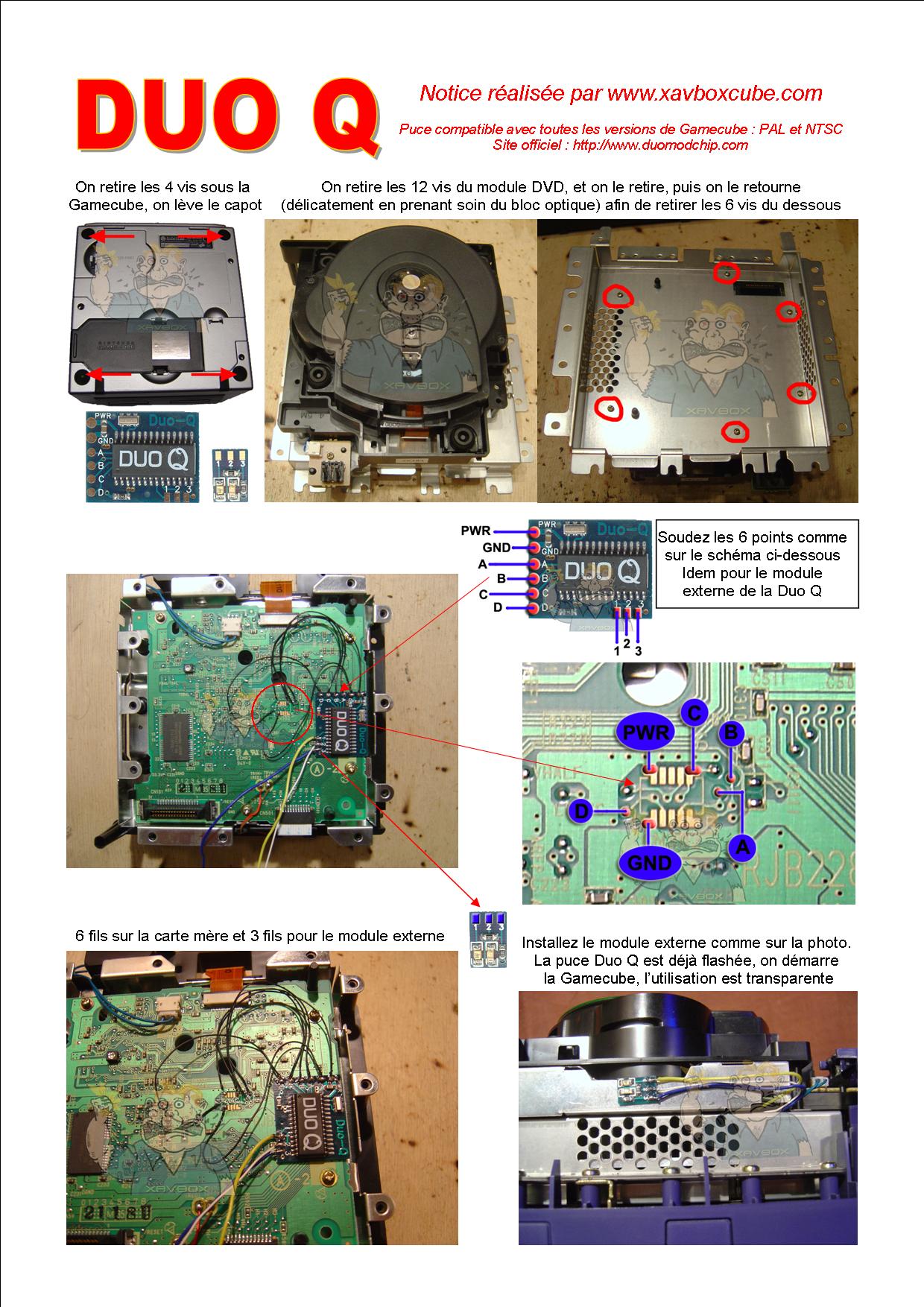

Duo Q :

• plan de montage officiel
  page 1 (256 Ko)

• plan de montage Xavbox
• JPG 345 Ko | PDF 265 Ko
